Description

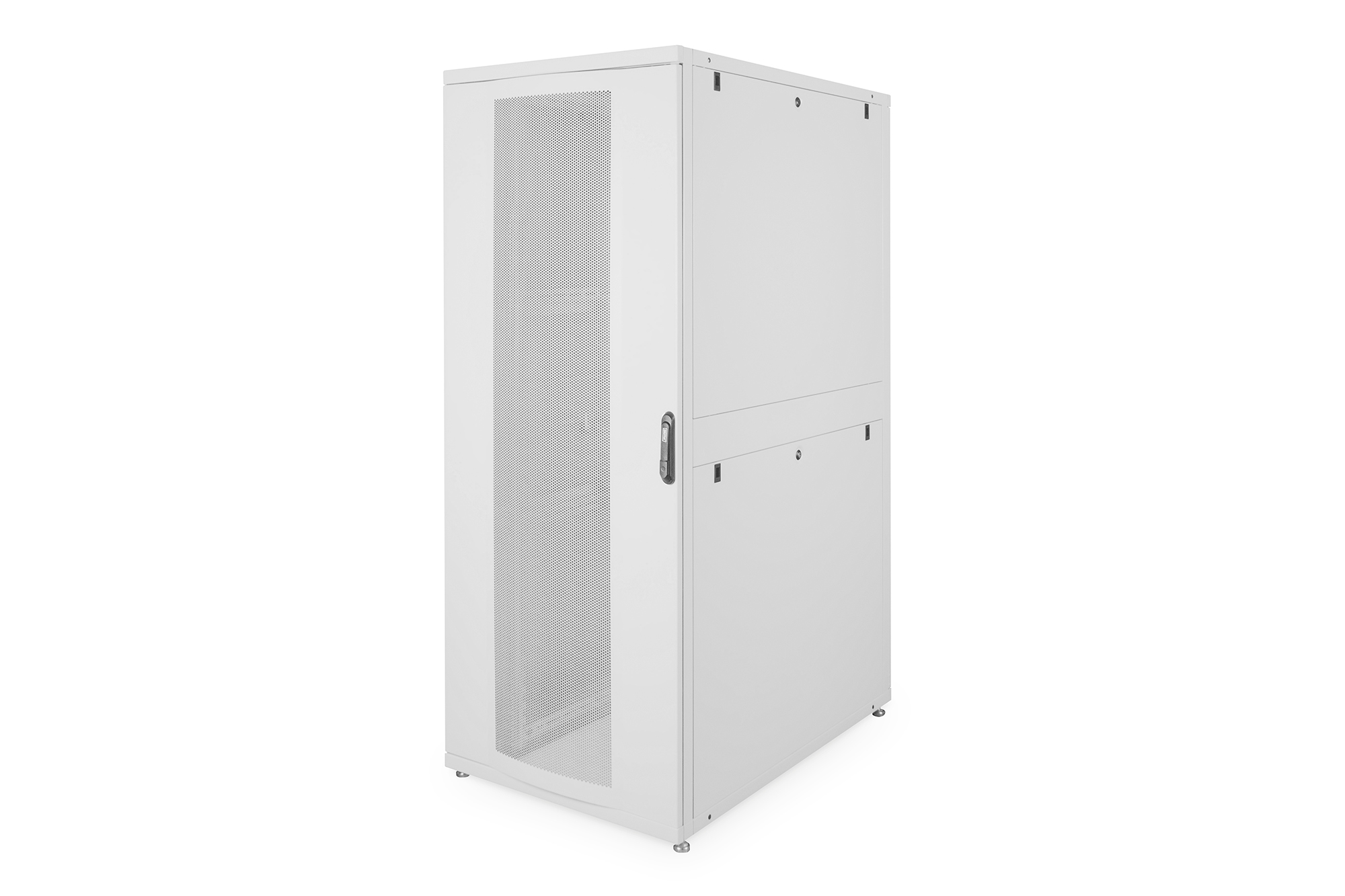

Unique serisi sunucu kabinleri, son derece konforlu ve esnek ağ kablolaması için tasarlanmıştır. Tavan ve zeminde fırça donanımlı girişler (800 mm kabin genişliğinden itibaren), köpük kauçuk contalı kayar girişli ek bir fırça girişi ile birlikte taban şasesinde ek bir fırça girişi, çeşitli uygulama senaryolarında çok yönlü kullanımı mümkün kılar. Tek kanatlı delikli ön kapılar ve profil yarı silindirli döner kulplu çift kanatlı delikli arka kapılar, daha iyi bir hava dolaşımını sağlamak için montelenmiştir. Tavan, bir fan modülünün kolay montajı için bir konstrüksiyon üzerine sabitlenen delikli bir kapak ile donatılmıştır. İç bölüme, her iki yönde okunabilir yükseklik birimleriyle işaretlenmiş iki çift galvanizli 483 mm (19") profil monte edilmiştir. Bunlar derinlik açısından ayarlanabilirdir ve kabin içinde ek derinlik destekleri ile bağlantılıdır. Her bir kabin 2,0 mm kalınlığa kadar çelik sacdan imal edilmiş sağlam bir konstrüksiyondur. Renklendirme, gri (RAL 7035) ve siyah (RAL 9005) olmak üzere standart renklerde elektrostatik toz boyama şeklinde yapılır. Modüler olarak kilitlenebilir ve çıkarılabilir yan paneller (42HE yatay bölünmeden itibaren) ve kapılar erişilebilirliği artırır. Kapı açılma yönü değiştirilebilir. Ayrıca, sökülebilir yapısı sayesinde ihtiyaç halinde dolaplar tamamen sökülebilir.
Technical details
- Koruma sınıfı IP20
- Ön ve arka kapılar %70 perfore çelikten yapılmıştır
- Dışa doğru eğimli delikli veya Pleksiglas alanda ön kapı
- Ön ve arka kapıda döner kollu kilitleme sistemi (profil yarım silindir kilidi dahil)
- Ön ve arka kapıların 230° kapı açılma açısı
- Çift kanatlı arka kapı
- 4 noktadan kilitlemeli ön kapı ve 3 noktadan kilitlemeli arka kapı
- Yatay olarak bölünmüş yan paneller (her tarafta iki adet), kilitlenebilir ve çıkarılabilir
- Kabinin altına zaten takılmış olan 4 dengeleme ayağı ve 4 tekerlek dahil (ön tekerlekler kilitlenebilir)
- 483 mm (19") profil raylar, muhafazanın içinde ön ve arkaya monte edilmiş, galvanizli
- 483 mm (19") profil rayların derinliği ayarlanabilir ve yükseklik birimi ile etiketlenir
- Yerleşik derinlik destekleri denge sağlar
- Zemin ve tavan modülünde köpük kauçuk contalı kayar kablo girişi
- Sol ve sağ fırça şeritli taban ve tavanlı kablo girişi
- Çatı, delikli kapak dahil olmak üzere bir fan ünitesini barındıracak şekilde hazırlanmıştır
- Montaj seti dahil (vidalar, kafes somunlar, pullar)
- Tamamen monte edilmiş olarak tedarik edilir
- Ambalaj boyutları (YxGxD): 2110x880x1300 mm
- Ağırlıklar: 144 kg (net); 157 kg (brüt)
- Bileşenler için montaj derinliği min.-maks.: 150-1070 mm
Nitelikler
- Arka kapı: Çelik kapı, delikli, çift açıklık
- Birimler: 42
- Derinlik: 1200 mm
- Genişlik: 800 mm
- Kabin tipi: Sunucu kabini
- Ön kapı: Çelik kapı, delikli, tek açıklık
- Renk: açık gri, RAL 7035
- Yan paneller: İki taraf
- Yük kapasitesi: 1000 kg
- IP koruma sınıfı: IP20
- Monteli: yes
Package content
- Topraklama kablo seti
- Montaj seti (vidalar, kafes somunlar, pullar)
- Profil yarım silindir için montaj kiti
- 2 x anahtar
Downloads and Certificates
Logistics
| Number (pcs) | Weight (kg) | Depth (cm) | Width (cm) | Height (cm) | cm³ | |
|---|---|---|---|---|---|---|
| Packaging Unit Carton | 1 | 148,00 | 125,00 | 85,00 | 205,00 | 2.178.125,00 |
| Packaging Unit Inside | 1 | 148,00 | 125,00 | 85,00 | 205,00 | 2.178.125,00 |
| Packaging Unit Single | 1 | 148,00 | 125,00 | 85,00 | 205,00 | 2.178.125,00 |
Safety notes
- Kurulu cihazların aşırı ısınmasını önlemek için yeterli havalandırma sağlayın.
- Ağ kabinleri aşırı doldurulmamalı ve havalandırma delikleri tıkanmamalıdır.
- Kablolar düzgün bir şekilde döşenmeli ve kablo kanalları veya tepsileri içinde düzenlenmelidir.
- Hassas cihazları akım piklerinden veya yıldırım çarpmalarından korumak için aşırı gerilim koruma cihazları kullanın.
- İlgili IP koruma sınıfına uyarken nem veya ıslaklıktan kaçının.
- Muhafazanın ve kullanılan cihazların uygun şekilde topraklandığından emin olun.
- Sık sık fırtına aktivitesi olan bölgelerde, güç kaynağına profesyonel yıldırım koruması entegre edilmelidir.
- Eşit olmayan yüklemeyi önlemek için, en ağır üniteleri her zaman kabinin alt kısmına monte edin.
- Bakım veya kurulum çalışmaları sırasında kurulu cihazların güç kaynağıyla bağlantısını kesin.
